미생물 배양조의 개요 (Cultivation)
- 배양조는 토양성 미생물들이 가장 양호하게 배양 번식할 수 있는 토양속의 자연 환경조건과 유사한 환경을 조성시키는 장치로서
이를 위해 부식토 성상의 Pellet 과 Stone을 충진한 지상형, 수중형 Bio-Reactor를 병설함 - 배양조를 통해 호기성, 혐기성 미생물들의 혼홥된 통성의 토양미생물로 안정화되면서 정상적으로 신진대사 활동이 시작되고
이후 활발한 악취 및 영양염류 제거작용이 발생함

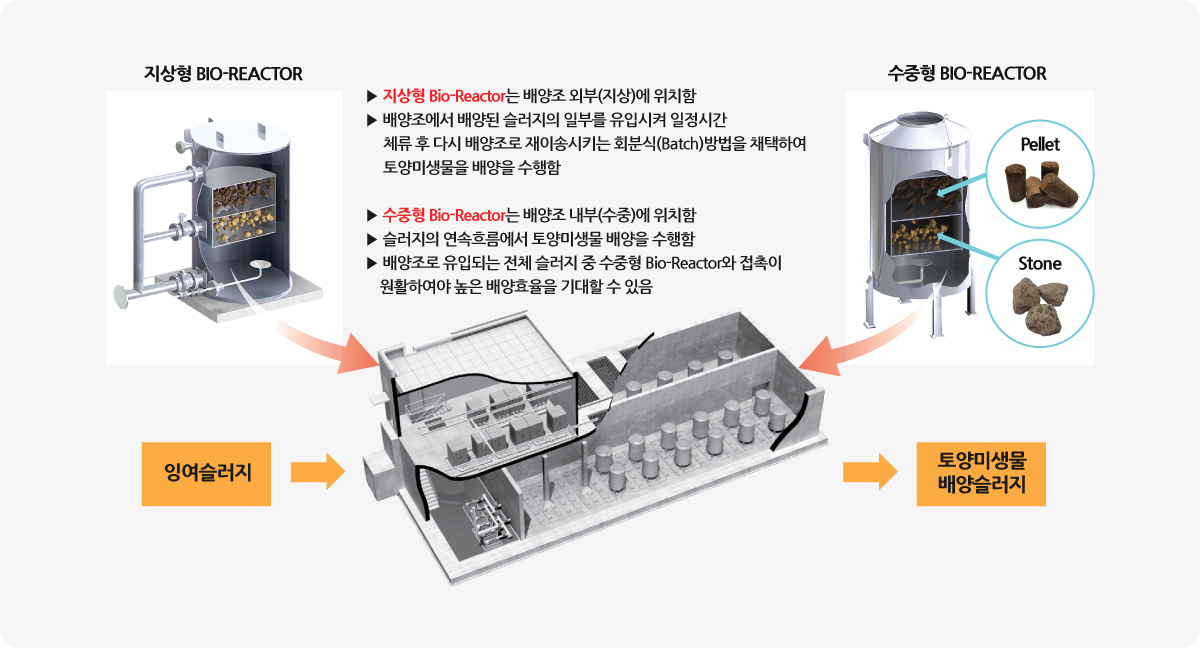

배양조의 구성
Media 성분
| PELLET | Pellet 주요성분 (시험방법 KSE 3805 -96) |
|
|---|---|---|
 |
pH | 2.5 - 4.0 |
| SiO2 | 30 - 75% | |
| AI203 | 4 - 12% | |
| CaO | 0.1 - 2.5% | |
| MgO | 0.2 - 1.0% | |
| Fe203 | 2.5 - 6.0% | |
| P2O5 | 0.1 - 0.4% | |
| STONE | Stone 주요성분 (시험방법 KSE 3805 -96) |
|
|---|---|---|
 |
SiO2 | 50% 이상 |
| AI203 | 10 - 20% | |
| CaO | 0.1 - 5.0% | |
| MgO | 0.1 - 5.0% | |
| Fe203 | 2.5 - 5.0% | |
HBR-Ⅱ 공법
HBR-Ⅱ 공법의 개요
배양조내 Bio-Reactor로 토양미생물을 우점화 배양하여 하폐수처리 공정에서 고도처리 및 악취를 근원적으로 저감하는 공법
| 혐기공정 |
|
|
|---|---|---|
| 간헐 포기 공정 |
포기 |
|
| 비포기 |
|
|
| 배양조공정 |
|
|
| 구분 | 설계 및 운전인자 | |
|---|---|---|
| 혐기조 | HRT | 1 ~ 2hr |
| MLSS | 2,000 ~ 4,000mg/l | |
| 간헐포기조 | HRT | 4 ~ 6hr |
| SRT | 10 ~ 25day | |
| MLSS | 2,000 ~ 4,000mg/l | |
| DO | 포기 2.0mg/l이상 비포기 0.5mg/l이하 |
|
| 배양조 | HRT | 24 ~ 48hr (1~2day) |
| MLSS | 4,000 ~ 8,000mg/l | |
| DO | 0.3 ~ 0.8mg/l | |

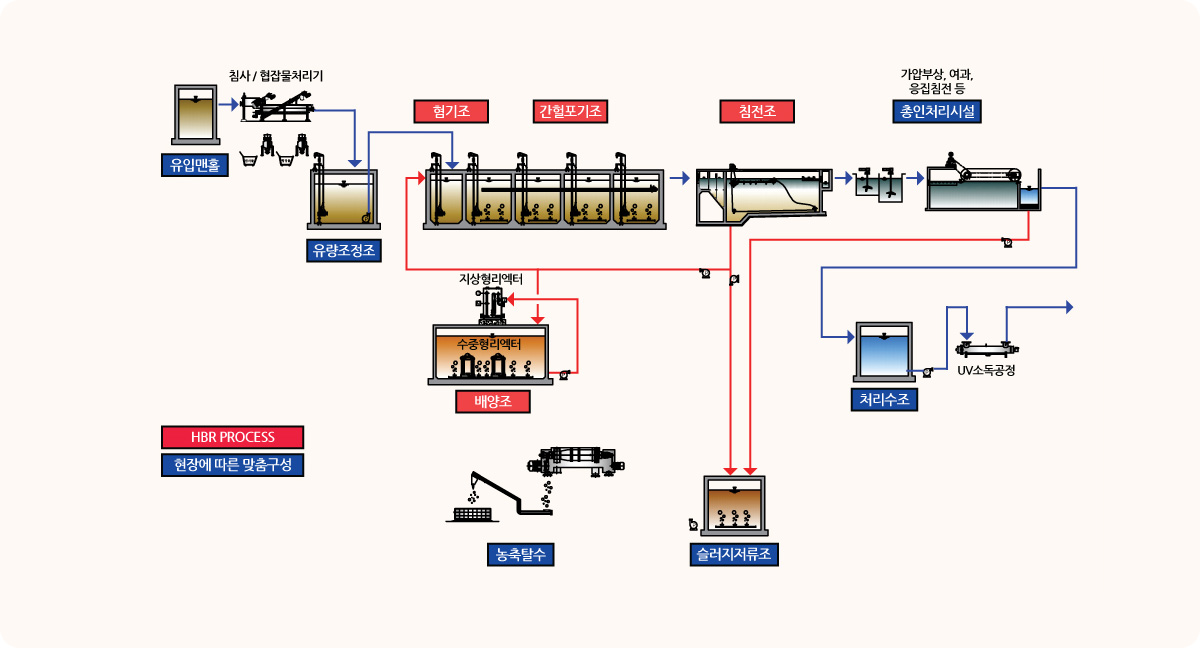

공정도
특징
- 간헐포기조내에 무산소조건과 호기조건의 시간적 제어로 계절별, 유입성사별, 유입부하변동에 따른 안정적인 수처리 및 유지관리가 용이
- 부하변동이나 급격한 수온 변화에 대한 대응성이 탁월함
- 배양조에 고농도의 토양미생물 우점 MLSS 유지로 인한 수질악화시(비상시) 대처가 용이
- 토양미생물로 인한 전체 처리계통에서 악취를 근원적으로 저감
- 슬러지 처리계통의 악취를 근원적으로 저감
HMDS 공법
HMDS 공법의 개요
하수, 폐수, 분뇨, 가축분뇨 어떤 환경시설에도, 어떤 생물반응 공정에도, 슬러지저류공정에 배양조만 설치함으로 잉여슬러지를
배양조내 Bio-Reactor로 토양미생물을 우점배양하여 분뇨, 가축분뇨 하수 슬러지에 혼합하여 악취발생을 근원적으로 저감하는 신기술

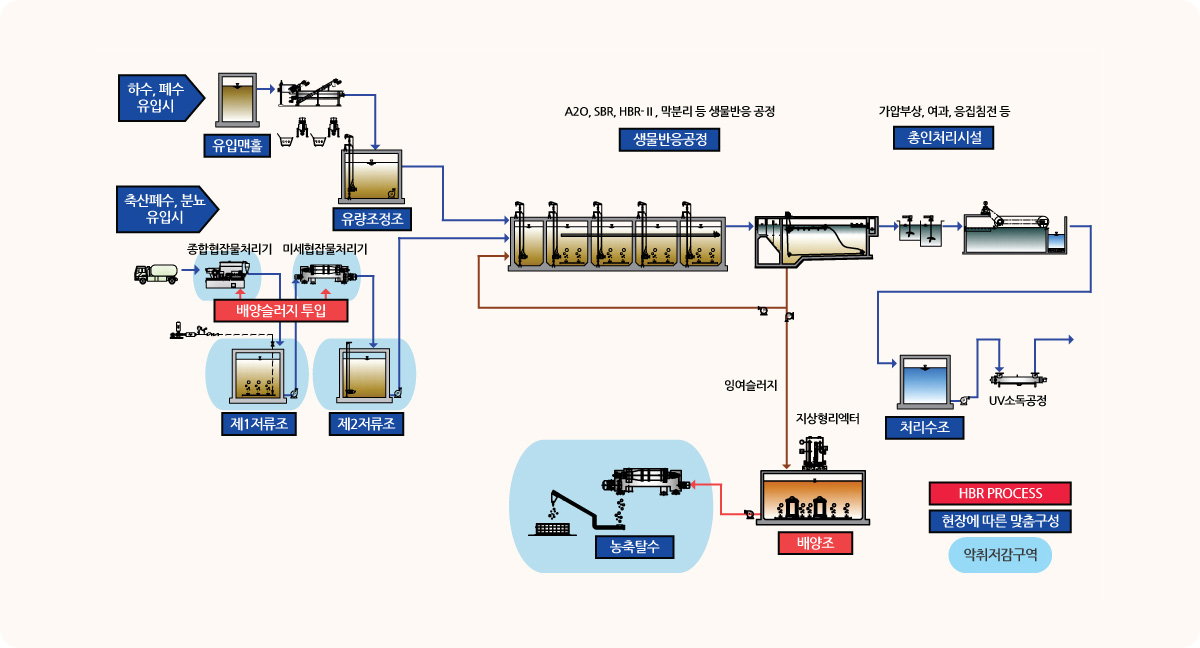

공정도

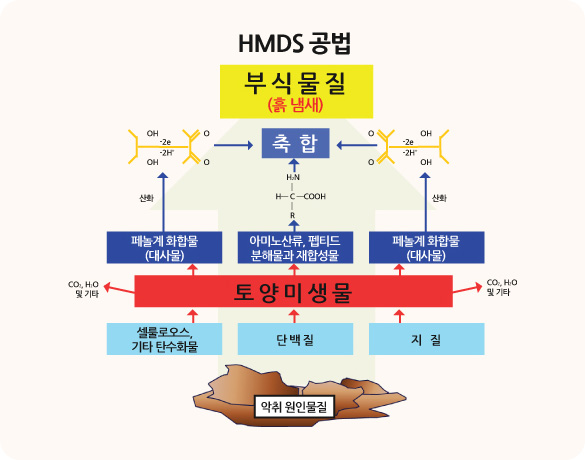

근원적 악취저감 원리
지적재산권 현황
| 환경부 신기술 제 369호 |
폐(잉여)슬러지로 악취제거 미생물을 배양하여 하수 슬러지, 분뇨 및 가축분뇨처리장 악취발생을 저감하는 기술 |
|---|---|
| 발명특허 제 0487582호 |
하수 또는 유기성 폐수의 슬러지 처리시설 및 처리방법 |
| 발명특허 제 0487582호 |
농축배양 슬러지를 이용한 하수 및 유기성 폐수의 무악취화 처리시스템 |

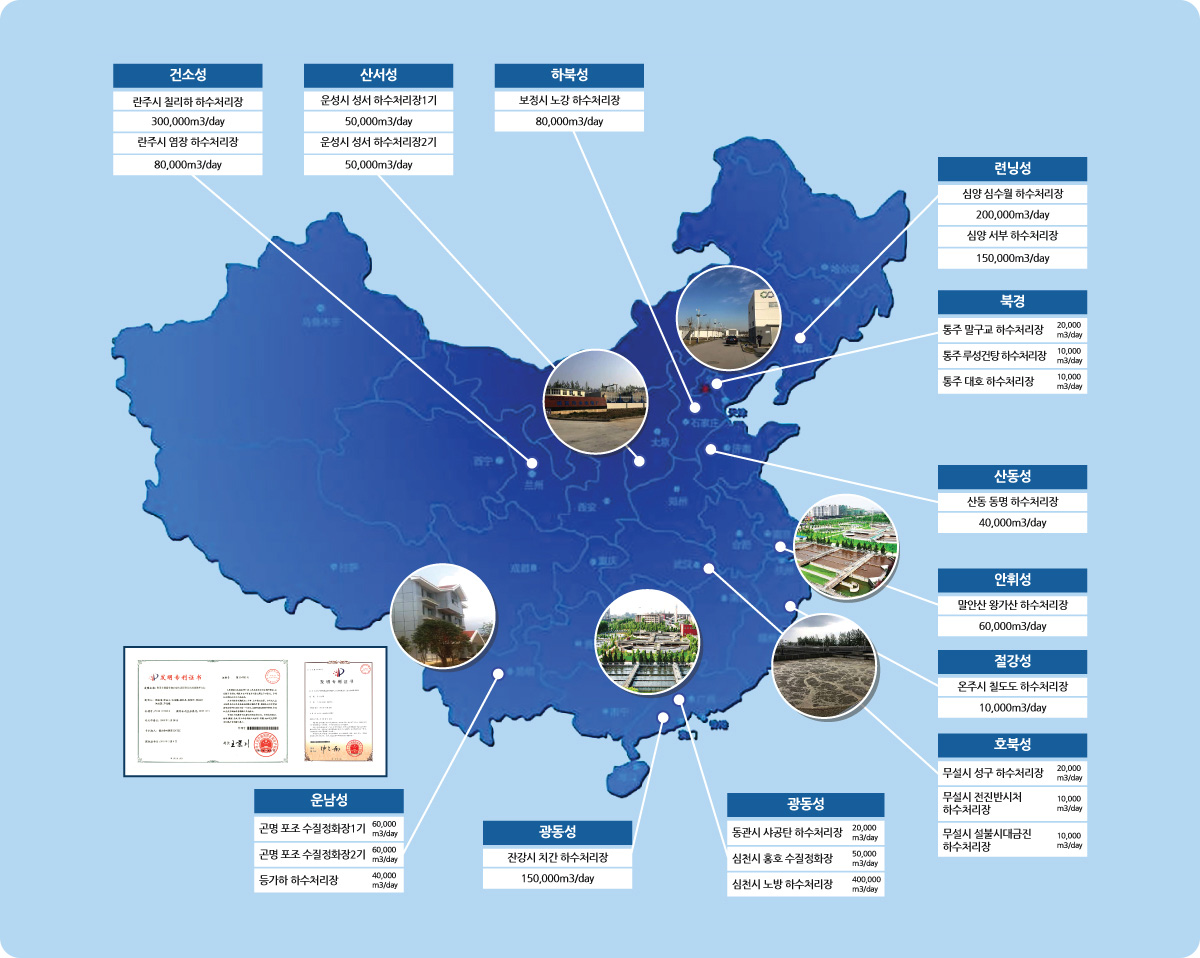

중국 실적 현황
액비화
HBR Process 액비화
- 가축분뇨에 포함되어 있는 유기물 및 영양염류의 고도처리 및 공정내(협잡물, 침사물, 슬러지)악취가 근원적으로 제거되어 친환경농업의 기반이 되는 악취없는 액비생산
- 협잡물이 제거된 가축분뇨를 HBR Process를 적용하여 토양미생물 배양 활성화
- 포기/자산화 공정에 의한 고속발효공정으로 악취발생이 없는 양질의 액비생산
- 운전방식은 포기/자산화 공정에 의한 공기공급 및 반송에 의한 조절로 운전관리가 용이
- 제2저류조에서 인출하여 액비화 하므로 질소성분 증대, 악취 없는 액비생산으로 농가 사용증대

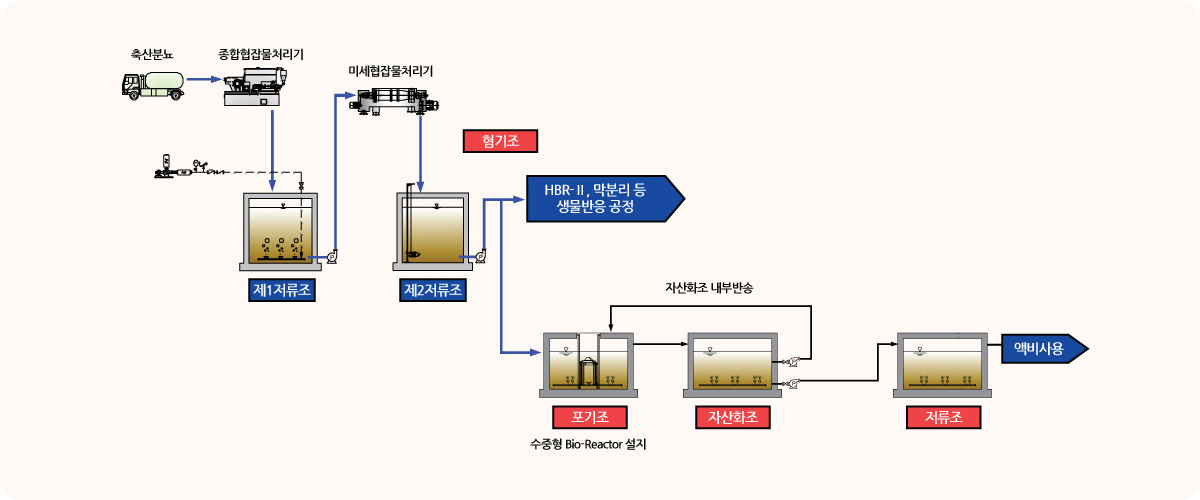

액비화 공정도

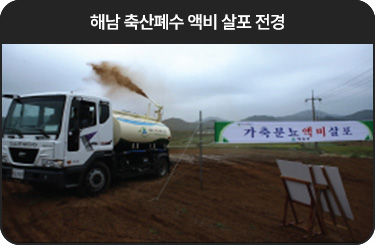

대표현장 : 해남 축산폐수 공공처리시설
| 위치 | 해남군 해남읍 남외리 550-1 |
|---|---|
| 처리방법 | 조대협잡물 처리후 HBR-Process |
| 처리용량 | 50㎘/d |
| 특허 | 해남군 해남읍 남외리 550-1 |
액비 법적기준 및 시험결과
| 시험항목 | 법적기준 | 시험결과 | |
|---|---|---|---|
| 질소 | 함유하여야할 주성분최소량(%) | 0.1mg/kg | 0.35mg/kg |
| 카드뮴 | 함유할 수 있는 유해성분의 최대량(%) |
0.5mg/kg | 0.0mg/kg |
| 구리 | 50mg/kg | 2.5mg/kg | |
| 수은 | 0.2mg/kg | 0.0mg/kg | |
| 납 | 15mg/kg | 0.2mg/kg | |
| 아연 | 130mg/kg | 5.5mg/kg | |
| 니켈 | 5mg/kg | 0.3mg/kg | |
| 크롬 | 30mg/kg | 0.2mg/kg | |
| 비소 | 5mg/kg | 0.0mg/kg | |
- - 농촌진흥청 고시 제2007-3호
- - 단, 질소 항목은 최근개정된 관련법령 "가축분뇨의 자원화 및 이용·촉진에 관한 규칙 제3조" 적용
액비 시험성적서
해남군 액비추천 공문
특허 : 제10-0879586호
